L-kaakkoppeling

L-kaakkoppeling:

SSTmachinery L-kaakkoppelingen zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en toch betaalbaar te blijven.

3-delige flexibele koppelingshelft, Ideaal voor het verbinden van motoren of elektromotoren met pompen, aandrijfassen etc. Een complete 3-delige koppeling bestaat uit twee koppelingshelften uit compatibele series en een bijbehorend flexibel inzetstuk.

De volgende serie L-bekkoppelingshelften zijn onderling uitwisselbaar; L-90 met L-095 en L-099 met L-100.

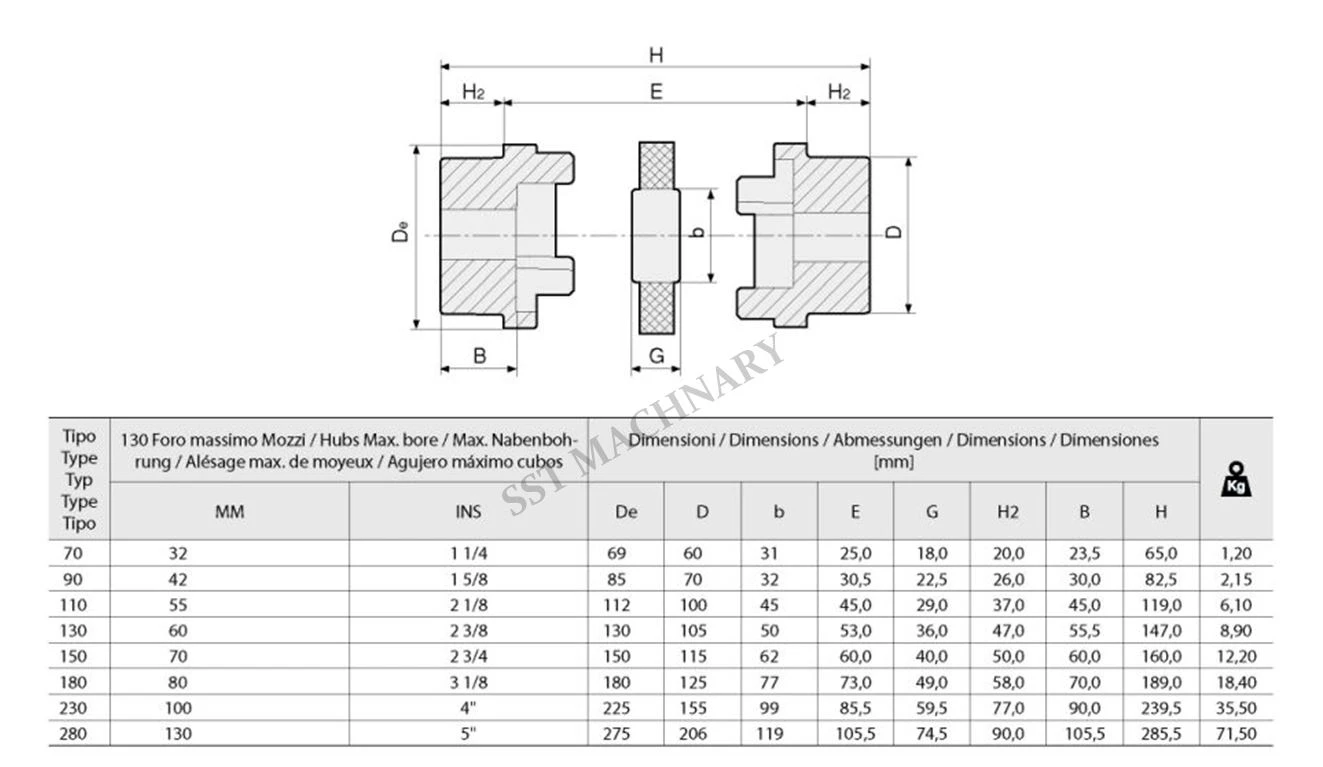

Gekoppelde lengte is de totale lengte van een gemonteerde 3-delige koppeling van dezelfde serie.

Gemak van uitlijning

Storingsveilige asverbinding

Er is een reeks elementmaterialen beschikbaar, waaronder nitril, urethaan en hytrel

De meeste koppelingen zijn gestandaardiseerd of genormaliseerd. De taak van algemene mechanische ontwerpers is het selecteren van koppelingen. De basisstappen voor selectie zijn:

1. Selecteer het type koppeling

De omvang en aard van de werkbelasting, snelheid, werkomgeving, enz. moeten volledig worden begrepen, en het type koppeling moet worden geselecteerd in combinatie met de prestaties, het toepassingsbereik en de toepassingsmogelijkheden van gewone koppelingen.

① Starre koppeling kan worden geselecteerd voor de korte as met lage snelheid en hoge stijfheid.

② Flexibele koppeling zonder elastisch element kan worden geselecteerd voor een lange as met lage snelheid en kleine stijfheid.

③ Tandwielkoppeling is geselecteerd voor zware machines met een groot transmissiekoppel.

④ Voor machines met hoge snelheid, trillingen en stoten wordt een flexibele koppeling met elastisch element geselecteerd.

⑤ Er moet een universele koppeling worden geselecteerd voor de twee assen met een grote aspositieverandering.

⑥ Voor assen met veiligheidseisen moeten veiligheidskoppelingen worden geselecteerd.

L Kaakkoppeling bestaat uit twee metalen kaakschijven en een elastomeer. De twee metalen kaakschijven zijn over het algemeen van 45 # staal, maar een aluminiumlegering kan ook worden gebruikt wanneer een gevoelige belasting vereist is.

De kaakkoppeling wordt verwerkt door draaien, frezen, brootsen en andere bewerkingsmethoden en wordt vervolgens onderworpen aan een algehele warmtebehandeling. Om voldoende mechanische sterkte te garanderen, is er ook een soort klauwplaatgietstuk op de markt, die in grote aantallen kan worden geproduceerd zonder bewerkingsverlies. Daarom is de prijs veel lager dan bij machinale bewerking, maar de gietprestaties zijn niet erg goed.
