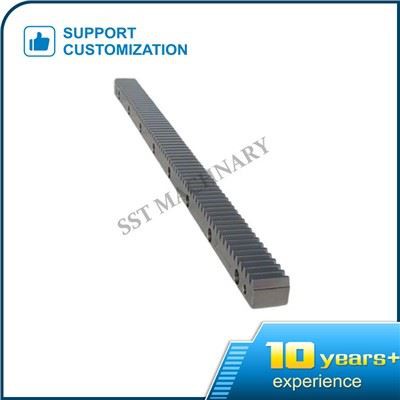

Metrische tandheugel

1, Frezen van recht rek

De rechte M4 tandheugel wordt gefreesd met een schijftandwielfrees op een horizontale universele freesmachine.

1. Frezen van korte M4-tandheugel

(1) Selectie van frees: de frees voor het freesrek gebruikt over het algemeen een set nr. 8 schijfvormige cilindrische tandwielfrezen met rechte tanden uit 8. Wanneer de rekprecisie hoog moet zijn, kan een speciale tandheugelfrees worden gebruikt.

(2) Vastklemmen van werkstukken: werkstukken worden vastgeklemd met een platte tang of direct op de werktafel gedrukt. Bij een groot aantal werkstukken kunnen speciale klemmen worden gebruikt. Ongeacht welke klemmethode wordt toegepast, het tandbovenoppervlak van het onbewerkte rek moet evenwijdig zijn aan de werktafel, het positioneringsreferentieoppervlak aan één kant van de plano moet evenwijdig zijn aan de dwarse invoerrichting van de werktafel.

(3) Controle van de tandsteek: wanneer het heugel wordt gefreesd, beweegt de werkbank, nadat elke tand is gefreesd, één tandsteek zijdelings, wat de schakelafstand wordt genoemd.

Veel voorkomende verplaatsingsmethoden zijn onder meer voor M4 tandheugel:

Kiesmethode: gebruik de dwarsdoorvoerhendel van de werktafel om de draaiknop een bepaald aantal roosters te draaien om de schakelafstand te realiseren. Deze methode is alleen toepasbaar op een klein aantal korte rekken met lage nauwkeurigheidseisen.

Methode voor indexeringsschijf: plaats de indexeringsschijf en het indexeringshandvat van de indexeringskop terug op de kop van de dwarsaanvoerspindel van de werktafel.

Het schaven wordt gerealiseerd door de heen en weer gaande lineaire beweging van de schaafmachine ten opzichte van het werkstuk en de intermitterende voedingsbeweging van de werkbank (of gereedschapshouder).

Schaven is intermitterend zagen. Bij elk heen en weer gaande proces wordt de schaafmachine zwaar getroffen bij het snijden in het werkstuk; De omgekeerde traagheid van de ogenblikkelijke omkeerbeweging is groot, zodat de planeersnelheid niet te hoog kan zijn; De retourreisschaafmachine doet niet mee aan het snijden, waardoor lege reistijd verloren gaat. Daarom is de productiviteit van het schaven laag.

Door zijn eenvoudige structuur, gemakkelijke bediening en sterke veelzijdigheid is de schaafmachine geschikt voor het bewerken van verschillende vlakken, geleidingsrailoppervlakken, rechte groeven, zwaluwstaartgroeven, T-groeven, enz. in de productie van verschillende soorten, enkelstuks en kleine batches. Nadat het hulpapparaat is toegevoegd, kan het worden gebruikt voor de verwerking van racks.
