BSP hydraulische montage

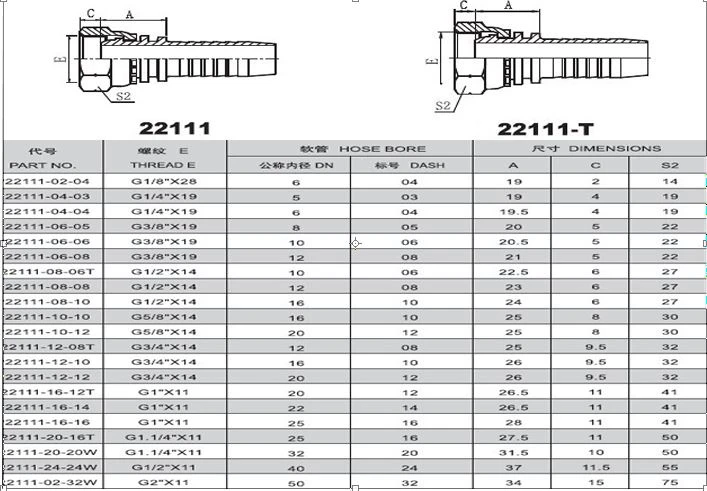

Met zitting met meerdere kegels is het codenummer van deze hydraulische BSP-vrouwelijke fitting 22111/22141/22191, de normale schroefdraad is van G1/8"x28-G2"x11.Het materiaal van de hydraulische BSP-fitting is staal, de behandeling is witzinkt.

NPT, PT, G zijn allemaal pijpschroefdraden.

NPT is de afkorting van National (American) Pipe Thread, dat behoort tot de Amerikaanse standaard 60 graden conische pijpdraad die in Noord-Amerika wordt gebruikt.

PT is de afkorting van Pipe Thread, een 55-graad afgedichte conische pijpdraad, die behoort tot de Whitworth-draadfamilie en die vooral wordt gebruikt in Europa en het Gemenebest van Naties. Vaak gebruikt in de water- en gasleidingindustrie, wordt de conus gespecificeerd als 1:16.

G is een afdichtingsdraad van 55 graden zonder schroefdraad, die behoort tot de Whitworth-draadfamilie. Gemarkeerd als G staat voor cilindrische draad.

Bovendien verwijzen de 1/4, 1/2 en 1/8 markeringen in de draad naar de diameter van de buis in inches.Insiders verwijzen meestal naar de draadmaat in centen, 1 inch is gelijk aan 8 cent, 1/4 inch is gelijk aan 2 cent, enzovoort.

G is de algemene naam voor pijpdraden, en de verdeling van 55 en 60 graden is functioneel, algemeen bekend als pijpcirkel. Dat wil zeggen, de draad wordt machinaal vervaardigd uit een cilindrisch oppervlak.

ZG is algemeen bekend als pijpkegel, dat wil zeggen dat de draad wordt verwerkt door een conisch oppervlak, en de algemene waterpijpverbinding is als volgt.

Rc betekent conische binnendraad, ZG betekent conische pijpdraad, 3/4" betekent inch-markering, wat 3/4 inch conische pijpdraad is. De nationale norm bepaalt dat de grote diameter van ZG 3/4" draad 26,44 mm is.De weergave ervan zou moeten zijn: ZG 3/4″. waarbij (〃) het symbool is voor inches. Een inch is gelijk aan 8 cent. De oorsprong van 3/4 is 6/8=3/4. Algemeen bekend als 6 punten.

Dezelfde ZG 1/2″ schroefdraad met grote diameter ≈ 21 mm. Algemeen bekend als 4 punten. ZG 1″ draad grote diameter ≈ 33 mm. Algemeen bekend als 1 inch. ZG 1 1/2″ buis met schroefdraad, buitendiameter ≈ 48 mm. Algemeen bekend als 1 inch en een half.

Taps toelopende pijpdraden lijken sterk op pijpdraden, het enige verschil is de tapsheid. Merk op dat de basisafmetingen voor het onderscheiden van pijpdraden van gewone schroefdraad verschillend zijn.DN is de nominale diameter
